河北保定劉經理定購的中頻爐布袋除塵器已發貨

發布日期：2020-02-20 16:35

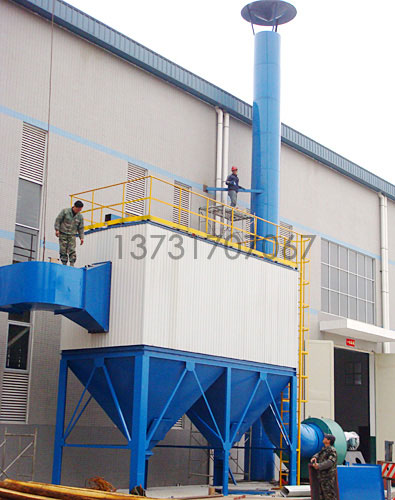

　　2013年12月26日河北保定劉經理定購的中頻爐PPC64-5氣箱脈沖布袋除塵器已發貨，此除塵器是一款全新的技術成熟、性能可靠的中頻爐除塵設備（包括電控及儀控），在除塵器設計允許波動范圍內除塵器正常支行狀態下，我公司對除塵設備在質保期內的穩定、可靠運行負責。
系統介紹：
車間一：10T的中頻爐兩臺，一備一用。用一套除塵系統
車間二：5T的中頻爐兩臺，兩臺同時用。用一套除塵系統
初步設計構思：1、吸塵罩采用旋轉式頂吸罩，罩口距爐口1.2-1.5m；2、除塵設備選用氣箱脈沖布袋除塵器。3、除塵器前加設了一套冷風閥，超過設定溫度時自動打開冷風閥混入冷風；4、兩套除塵系統給的風量都是50000立/h。
1、工藝流程
中頻感應電爐-----煙氣捕集罩-----閥門---旋轉裝置----支管道----主管道---沉降室---除塵器----風機----消音器-----煙囪
2、工藝說明
本方案為一組四臺三噸中頻煉鋼爐的煙氣治理工藝。它可以同時使用也可以根據工作需要使用。
（1）煙氣捕集罩
中頻感應電爐在熔煉過程中為典型熱源，故電爐除塵器系統采用熱過程傘形罩，作為煙氣捕集罩的懸掛高度距爐子平臺不超過1.8米，為了不影響工人操作及上料，煙氣捕集罩設計為可移動式的。即在正常工作及出鋼時捕集罩在爐子上方，在上料或檢修時捕集罩可移動到其他位置，以不影響加料與檢修。
（2）旋轉裝置
該裝置處于活動管道與固定管道之間，以利于捕集罩的移動。
（3）管道采用鋼板制作
（4）沉降室
主要降低煙氣流速，有利于較大粒徑煙塵沉降。另一方面可降低溫度以保證布袋除塵器的運行可靠性。
（5）除塵器
采用LDMC型低壓脈沖袋式除塵器
3.3 除塵系統工藝參數的確定
系統廢氣量：26780m3/h
管道流速：18m/s
主管道直徑：φ750
環境溫度：30℃左右
煙氣溫度高峰值：1200～1400℃
系統阻力：1200Pa
3.4 風機選擇
型號：Y4-73 No.10D
流量：31554m3/h
全壓：2041Pa
電機：型號Y225S-4 功率37kW
3.5 粉塵收集及儲運
根據廠方要求另外配備或者自備
3.6 電器控制
采用自動、手動兩種控制方式。電控元件采用PLC可編程序控制器，主回路自鎖、連鎖方式。
四、處理后的效果
煙氣處理后達到《GB9078-1996工業爐窯熔煉爐一類地區排放標準》。
即：煙塵＜50mg/m3，煙氣林格曼黑度＜1級，崗位粉塵＜10mg/Nm3。
